Nacelle automotrice à flèche télescopique Série HT330/HT350J
Vidéo

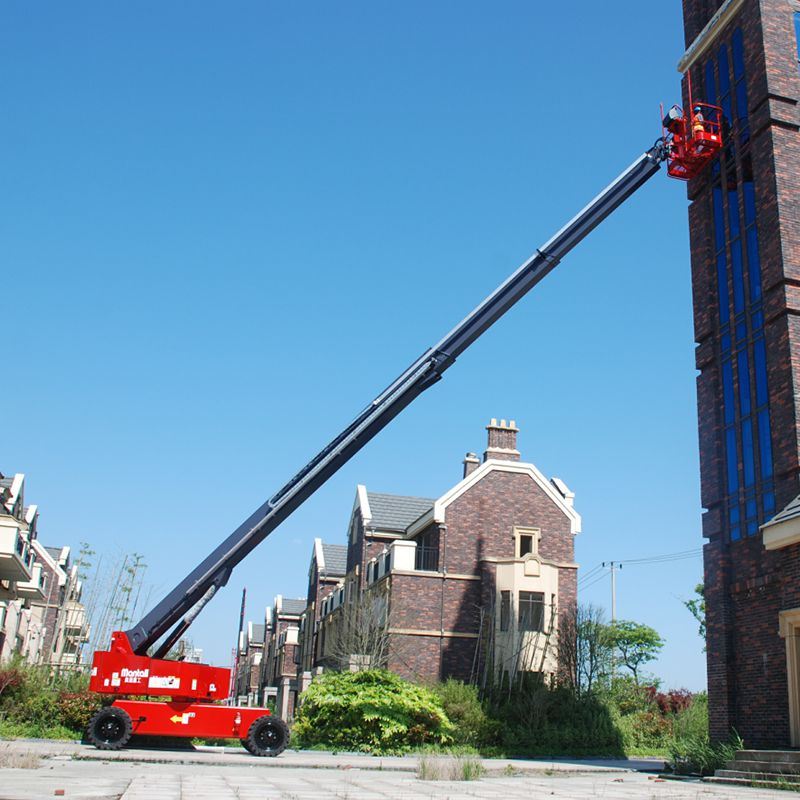

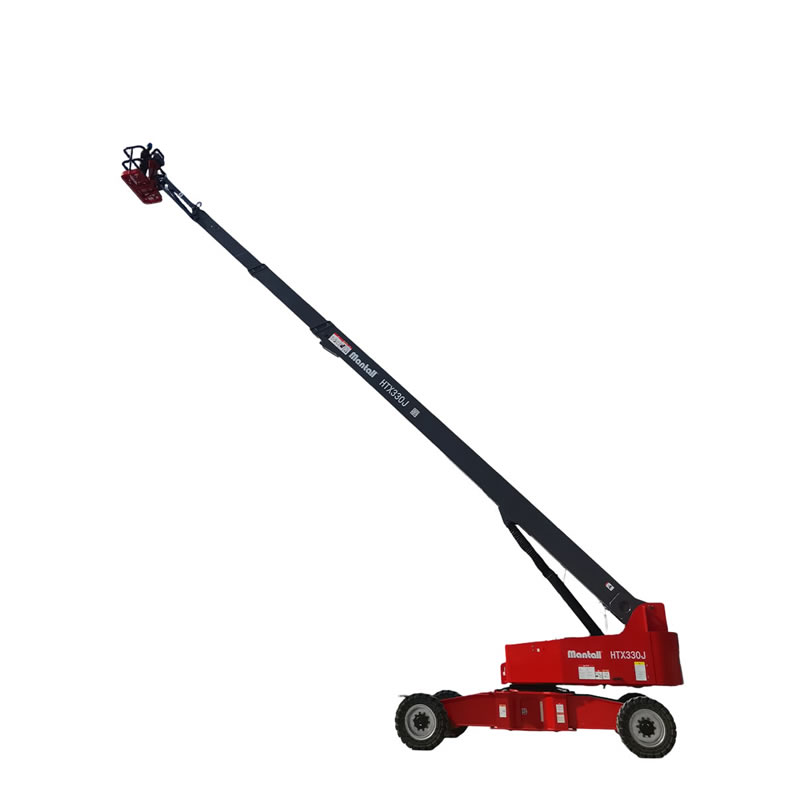

Les nacelles télescopiques automotrices HT330/HT350J Mantall sont équipées d’une plateforme spacieuse, pouvant accueillir jusqu’à trois opérateurs en toute sécurité. Ces nacelles de chantier télescopique permettent de soulever des charges allant jusqu’à 340 kg à des hauteurs de travail maximales de 35 mètres. Grâce à leur portée étendue et à une rotation à 360 degrés de la tourelle, elles offrent une adaptabilité exceptionnelle, idéale pour des applications exigeantes sur des chantiers complexes. Ces nacelles à flèche télescopique sont capables d’exécuter une large gamme de tâches de levage dans des espaces restreints et de se déplacer efficacement sur des terrains accidentés, grâce à leurs modes de vitesse de déplacement ajustables.
Caractéristiques Standard
- Plate-forme autonivelante
- Plate-forme de rotation hydraulique
- Commandes entièrement proportionnelles à effet Hall
- Confirmation de la conduite
- Câblage CA de la plate-forme
- Rotation de 360° du plateau tournant
- Klaxon
- Compteur horaire
- Alarme de basculement
- Entraînement positif de la traction
- Moteur à double vitesse
- Pompe de secours
- Contrôle intelligent CAN
- Capteur de surcharge
En option
- Plate-forme portail battant
- Plate-forme à levier alternatif
- Paquets de raccordement du soudeur
- Fil de soudure pour la connexion à la plate-forme
- Ligne aérienne vers la plate-forme
- Refroidisseur d'huile hydraulique
- Paquets pour environnement hostile
- Paquets d'air anti-crash
- Plateau d'outils
- Systèmes d'alarme
- Éclairage de travail de la plate-forme
- Paquets de traction
- Source d'alimentation CA
- Essieu oscillant
Spécifications
Modèles | HT330 |
HT350J |
Hauteur de travail max. m | 33m | 35m |
Hauteur de plate-forme max. m | 31m | 33m |
Portée maximale m | 23m | 23m |
Capacité de levage max. kg | 300kg | 340kg |
Taille de plate-forme B*C*A | 2.44*0.91*1.1m | 2.44*0.91*1.1m |
Hauteur repliée D | 3.05m | 3.11m |
Longueur repliée E | 14.1m | 15.311m/13.1m |
Largeur F | 2.49/3.95m | 2.49/3.95m |
Empattement G | 4.846/4.633m | 4.846/4.633m |
Garde au sol H | 0.33m | 0.33m |
Rotation du plateau tournant | 360° | 360° |
Basculement du plateau tournant | 1.4m | 1.4m |
Rotation de la plate-forme | 180° | 180° |
Balancement de la flèche | / | 135° |
Vitesse d'entraînement, en position repliée | 4.2km/h | 4.2km/h |
Vitesse d'entraînement, en position relevée | 1.1km/h | 1.1km/h |
Aptitude en pente (4RM) | 40% | 40% |
Rayon de braquage min. (intérieur) | 4.08m | 4.08m |
Rayon de braquage min. (extérieur) | 6.89m | 6.89m |
Nombre de roues motrices | 4 | 4 |
Nombre de roues directrices | 4 | 4 |
Commandes | Commande proportionnelle électro-hydraulique | Commande proportionnelle électro-hydraulique |
Tension du système | DC 12V | DC 12V |
Capacité du réservoir hydraulique L | 240L | 240L |
Capacité du réservoir de carburant L | 240L | 240L |
Taille des pneus | 385/65-24 | 445/65-24 |
Puissance | Moteur Cummins 54kw QSF2.8T-C72 | Moteur Cummins 54kw QSF2.8T-C72 |
Angle d'inclinaison max. | 3° | 3° |
Poids total (4WD) kg | 20500 | 22100 |

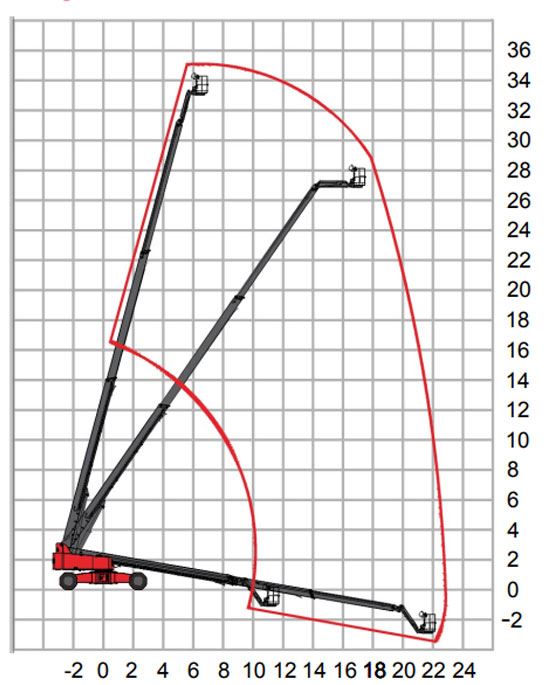

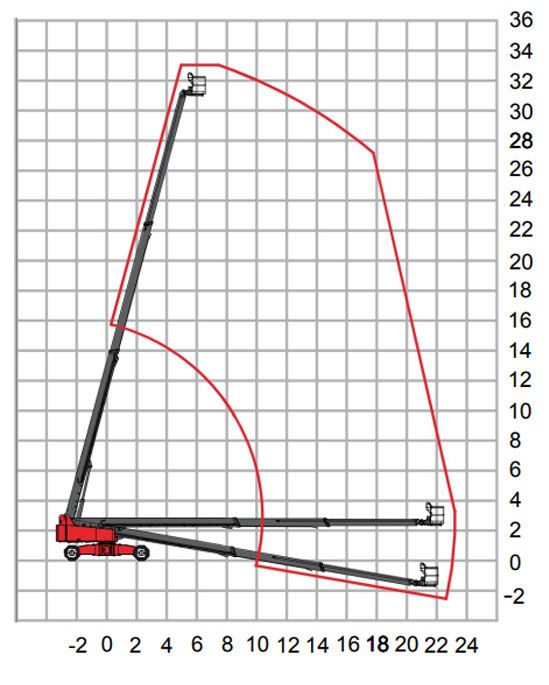

Hauteur de Travail
- HT330
- HT350J

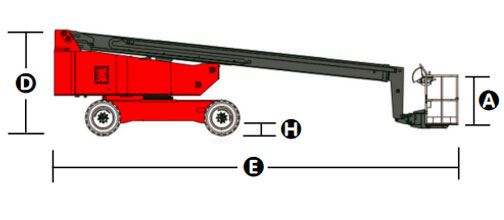

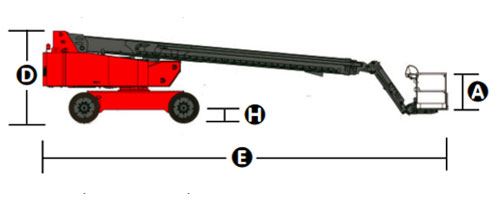

Dimensions Repliée
HT330
HT350J
