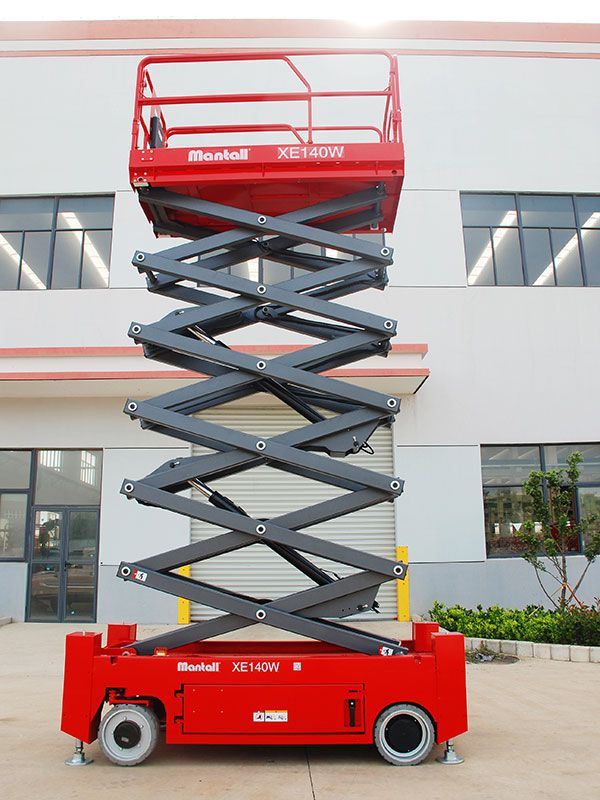

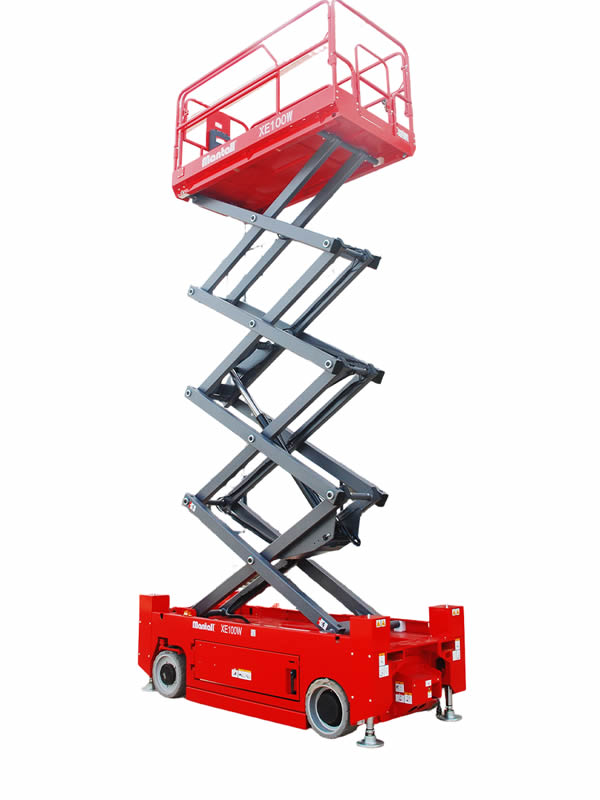

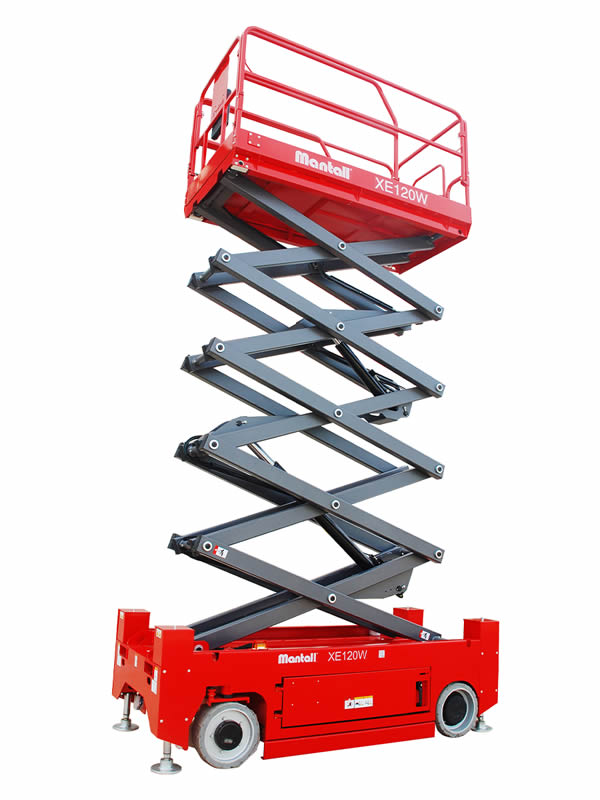

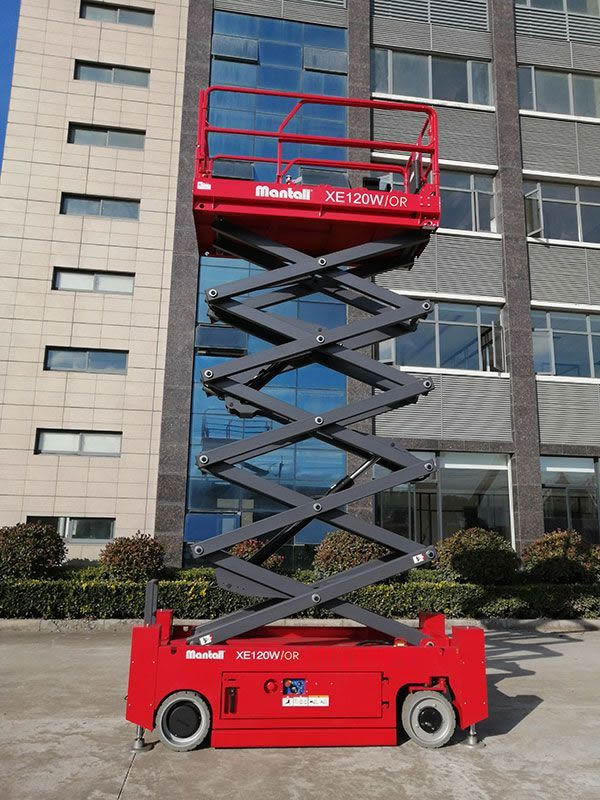

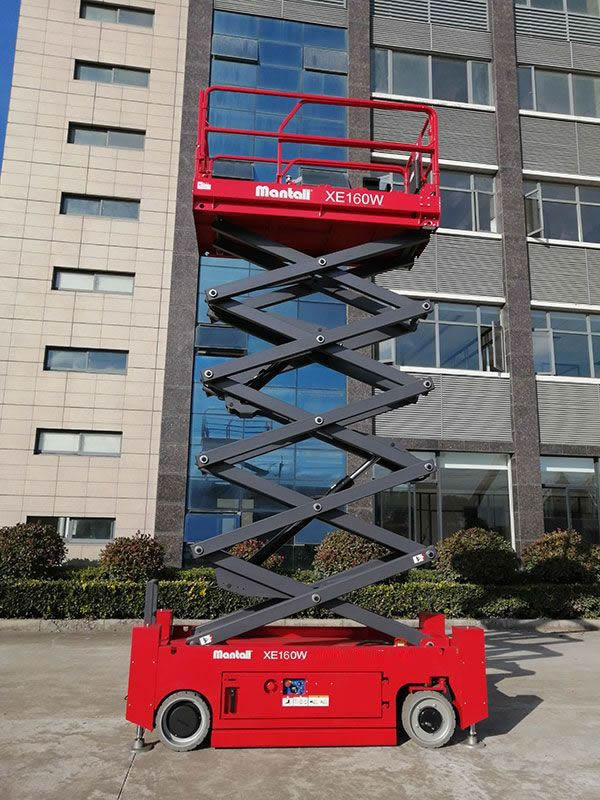

Nacelle ciseaux électrique automotrice Série XE-W/OR
Vidéo
La nacelle élévatrice électrique autoportée Mantall XE80W/OR est spécialement conçue pour travailler sur des surfaces irrégulières grâce à ses jambes auto-nivelantes hydrauliques de grande robustesse. Ce système permet de niveler automatiquement la nacelle sur des pentes allant jusqu'à 4,5 degrés dans le sens longitudinal et 10 degrés dans le sens transversal. Avec une hauteur de travail maximale de 8 mètres et une capacité de charge de 550 kg, cette nacelle à ciseaux électrique offre également une aptitude en pente jusqu'à 35 %, ce qui la rend adéquate pour des environnements exigeants. La série XE80W/OR est équipée d'un système de contrôle intelligent et d'un système d'auto-diagnostique, garantissant une utilisation simple, sûre et efficace.
Caractéristiques Standard
- Plate-forme pliable
- Système de diagnostic
- 4 roues motrices
- Système d'alarme d'inclinaison
- Système de diagnostic des pannes
- Tube d'huile antidéflagrant
- Système de freinage automatique
- Pneus en caoutchouc solide non marquant 406*152
- Compteur horaire
- Contrôle proportionnel
- Palans de levage
- Système d'abaissement d'urgence
- Barre d'appui pour l'entretien de sécurité
- Interrupteur principal
- Stabilisateurs hydrauliques à nivellement automatique
- Batterie sans entretien
En option
- Ligne aérienne vers la plate-forme
- Éclairage de travail de la plate-forme
- Huile hydraulique spéciale
- Dispositif d'arrêt automatique pour la protection de la limite supérieure
- Prise de courant sur la plate-forme
- Capteur de surcharge
Spécifications
| Modèles | XE80W/OR |
XE100W/OR |
XE120W/OR |
XE140W/OR |
XE160W/OR |
| Hauteur de travail max H1 | 8 m | 10 m | 12 m | 14 m | 16 m |
| Hauteur de plate-forme max H2 | 6 m | 8 m | 10 m | 12 m | 14 m |
| Taille de l'extension de la plate-forme | 1 m | ||||
| Capacité de levage | 550 kg | 450 kg | 400 kg | 350 kg | 230 kg |
| Capacité de levage sur l'extension | 120 kg | 100 kg | |||
| Dimension de plate-forme B*C*A | 2.3×1.15×1.1 m | ||||
| Longueur de plate-forme déployée K | 3.3 m | ||||
| Hauteur de plinthe de la plate-forme L | 0.17 m | ||||
| Longueur et Largeur totales E*F | 2.55×1.2 m | 2.8*1.2 m | |||
| Hauteur repliée D | 2.25 m | 2.4 m | 2.53 m | 2.65 m | 2.82 m |
| Hauteur des garde-corps repliés M | 1.64 m | 1.76 m | 1.88 m | 2.05 m | 2.17 m |
| Empattement G | 1.68 m | 1.88 m | |||
| Garde au sol H | 0.15 m | 0.14 m | |||
| Rayon de braquage intérieur | 0 | ||||
| Rayon de braquage extérieur | 2.4 m | 2.64 m | |||
| Temps de montée/Temps de descente | 32/30 s | 45/30 s | 55/37 s | 75/50 s | 86/50 s |
| Vitesse d'avancement en replié | 3.4 km/h | ||||
| Vitesse d'avancement en relevé | 0.7 km/h | ||||
| Aptitude en pente | 35% | 30% | 25% | ||
| Capteur d'inclinaison (d'avant en arrière/de côté à côté) | 3° / 2° | 1.5° / 1° | |||
| Capacité du réservoir hydraulique | 25 L | 38 L | |||
| Taille des pneus | 406×152 mm | ||||
| Nombre maximal d'occupants de la plate-forme | 2 personnes | ||||
| Source d'alimentation | 4×6V/225Ah | ||||
| Aptitude au nivellement du stabilisateur d’avant en arrière | 4.5° | 4° | |||
| Aptitude au nivellement du stabilisateur d’un côté à l’autre | 10° | ||||
| Poids | 2270 kg | 2880 kg | 3110 kg | 3295 kg | 3575 kg |

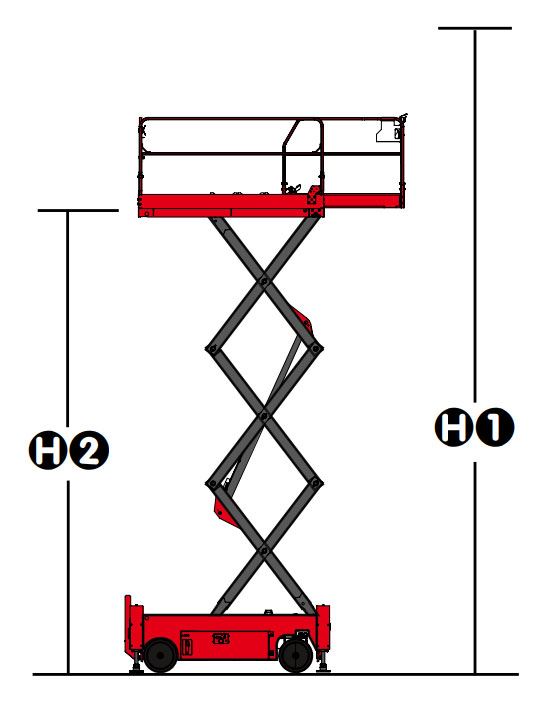

Hauteur de Travail

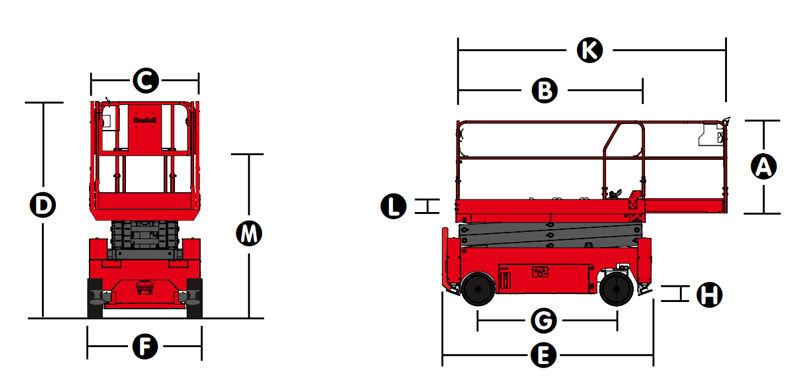

Dimensions Repliée
Description des Fonctions
- Cette nacelle élévatrice est conçue principalement pour une utilisation intérieure et extérieure nécessitant une élévation verticale.
- Sa plateforme extensible coulissante permet d'élargir la zone de travail et d'atteindre des zones difficiles d'accès.
- Dotée d'une puissante capacité de grimpe, elle peut affronter des pentes allant jusqu'à 35 %.
- Les stabilisateurs offrent une grande capacité de nivellement, avec une inclinaison de 10° latéralement et 4,5° avant et arrière.
- Équipée d'un système de sécurité intelligent multi-fonctionnel, incluant un diagnostic embarqué et un système d'alerte en cas de panne, pour une utilisation fiable et sécurisée.
