Nacelle ciseaux électrique automotrice Série XE-N
Vidéo

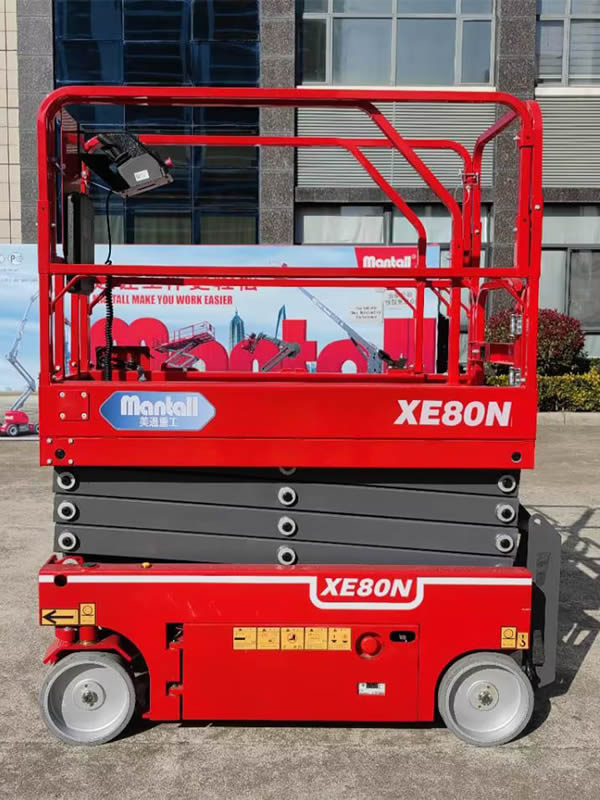

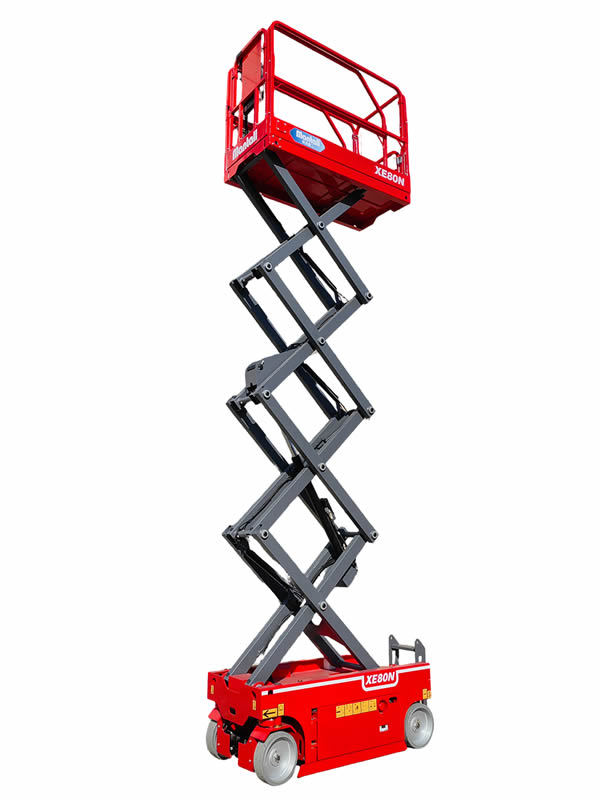

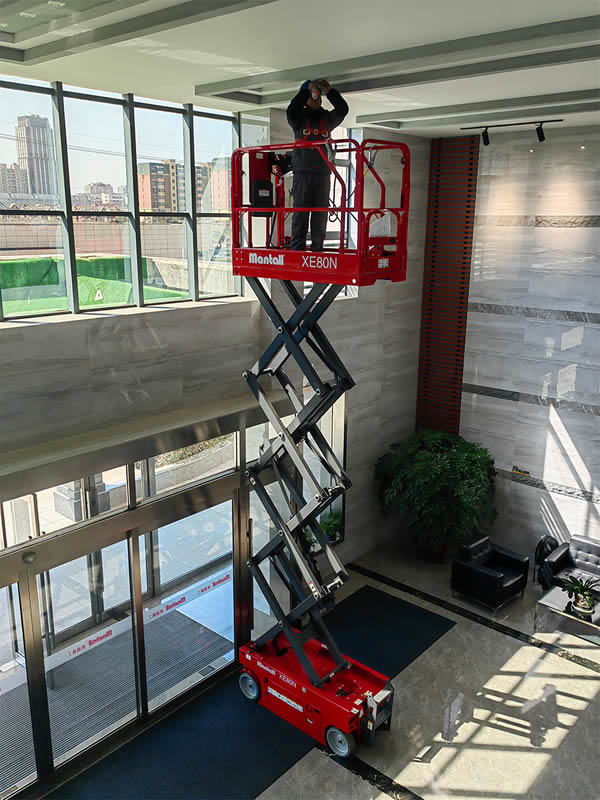

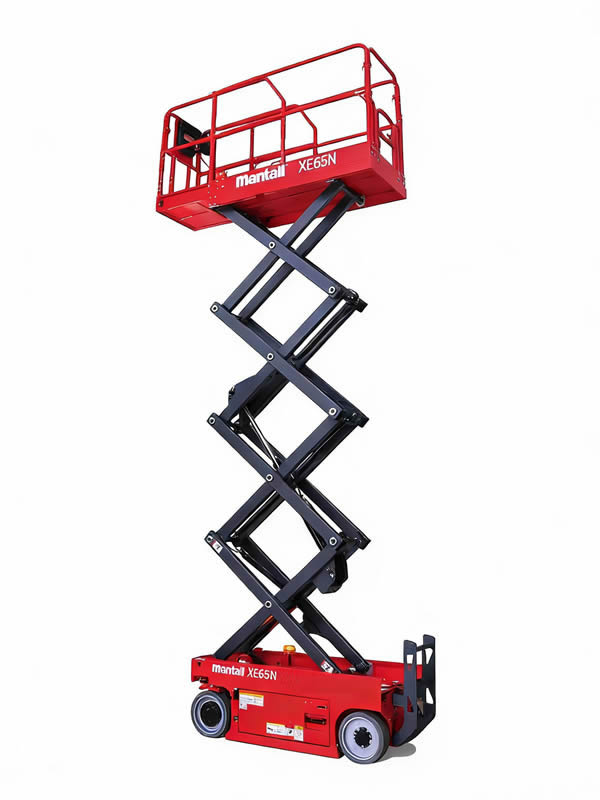

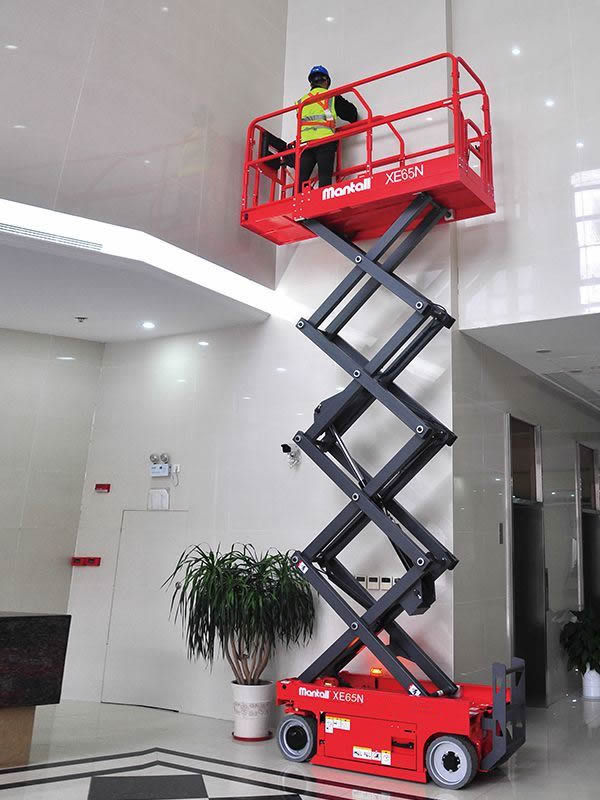

Les nacelles à ciseaux électriques automotrices XE-N de Mantall sont conçues pour atteindre une hauteur de travail maximale de 7,8 m. Avec un rayon de braquage de 0°, elles sont parfaites pour évoluer dans des espaces restreints. Alimentée par une batterie, cette nacelle élévatrice automotrice offre un fonctionnement silencieux et sans émission, ce qui la rend idéale pour une large gamme d’applications, tant à l’intérieur qu’à l’extérieur.
Caractéristiques Standard
- Système d'abaissement d'urgence manuel
- Freins multidisques à bain d'huile
- Déblocage manuel des freins
- Protection contre les nids-de-poule
- Pneus non marquants
- Câblage CA à la plate-forme
- Alarme de basculement
- Avertisseur sonore
- Compteur horaire
- Supports de sécurité
- Indicateur de charge
- Pochettes pour chariot élévateur
- Système de diagnostic
- Plate-forme étendue
- Batterie sans entretien
- Portillon pivotant de la plate-forme
- Double feu clignotant
- Plate-forme pliable
En option
- Alarme de mouvement
- Transport aérien jusqu'à la plate-forme
- Prise de courant vers la plate-forme
- Capteur de surcharge
- Klaxon
- Feu de travail de plate-forme
- Système anti-collision
- Dispositif d'arrêt automatique pour la protection de la limite supérieure
Spécifications
| Modèles | X65N |
XE80N |
| Hauteur de travail max H1 | 6.5 m | 7.8 m |
| Hauteur de plate-forme max H2 | 4.5 m | 5.8 m |
| Hauteur de plate-forme min | 0.93 m | 1.03 m |
| Taille de l'extension de la plate-forme | 0.9 m | 0.9 m |
| Capacité de levage | 270 kg | 230 kg |
| Capacité de levage sur l'extension | 115 kg | |
| Dimension de plate-forme B*C*A | 1.64×0.75×1.1 m | |
| Longueur de plate-forme déployée K | 2.54 m | |
| Hauteur de plinthe de la plate-forme L | 0.15 m | |
| Longueur et Largeur totales E*F | 1.93×0.77 m | |
| Hauteur repliée D | 2.04 m | 2.13 m |
| Hauteur des garde-corps repliés M | 1.69 m | 1.78 m |
| Empattement G | 1.32 m | |
| Garde au sol H | 0.06 m | |
| Garde au sol – Protection anti nids-de-poule déployée | 0.02 m | |
| Rayon de braquage intérieur | 0.8 m | |
| Rayon de braquage extérieur | 1.56 m | |
| Temps de montée/Temps de descente | 11/8.5 s | 14/11 s |
| Vitesse d'avancement en replié | 3.8 km/h | |
| Vitesse d'avancement en relevé | 0.7 km/h | |
| Aptitude en pente | 30% | |
| Capteur d'inclinaison (d'avant en arrière/de côté à côté) | 3° / 2° | |
| Moteur d'entraînement | Hydraulique/ Électrique | |
| Capacité du réservoir hydraulique | 15 L | |
| Taille des pneus | 356×114×254 mm | |
| Nombre maximal d'occupants de la plate-forme | 2 personnes | |
| Source d'alimentation | 4×6V/225Ah | |
| Poids (kg) Norme ANSI/CSA | 1164 kg | 1315 kg |
| Norme CE/AUS | 1235 kg | 1490 kg |

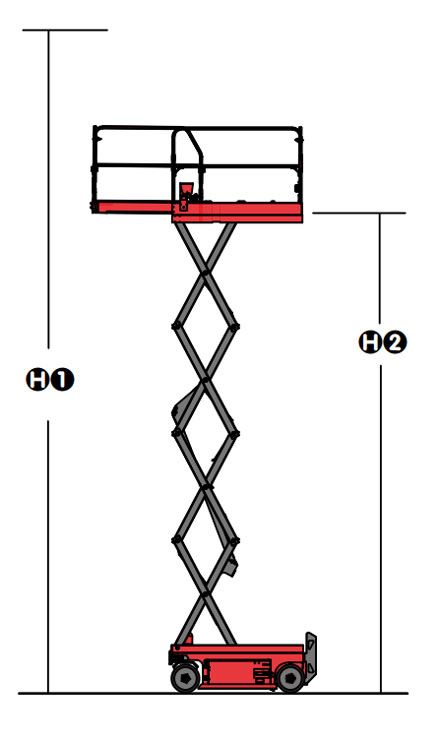

Hauteur de Travail

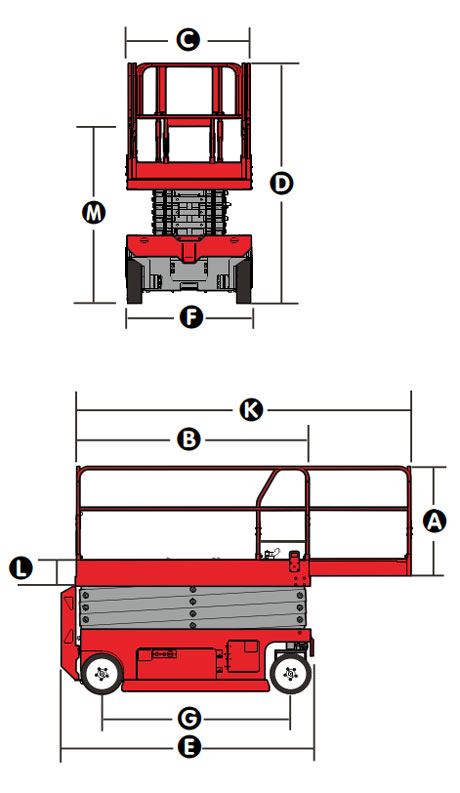

Dimensions Repliée
Description des Fonctions
- La hauteur en système métrique est supérieure de 2 mètres à celle de la plateforme, tandis qu'en système impérial, elle est supérieure de 6 pieds à la hauteur de la plateforme.
- En mode élévation, la plate-forme élévatrice à ciseaux est conçue pour fonctionner uniquement sur une surface plane et solide.
- La capacité de montée est adaptée à la conduite sur des pentes, conformément aux indications de la classe de pente mentionnées dans le manuel de l'opérateur.
- Le poids varie selon les options et normes spécifiques à chaque pays.
