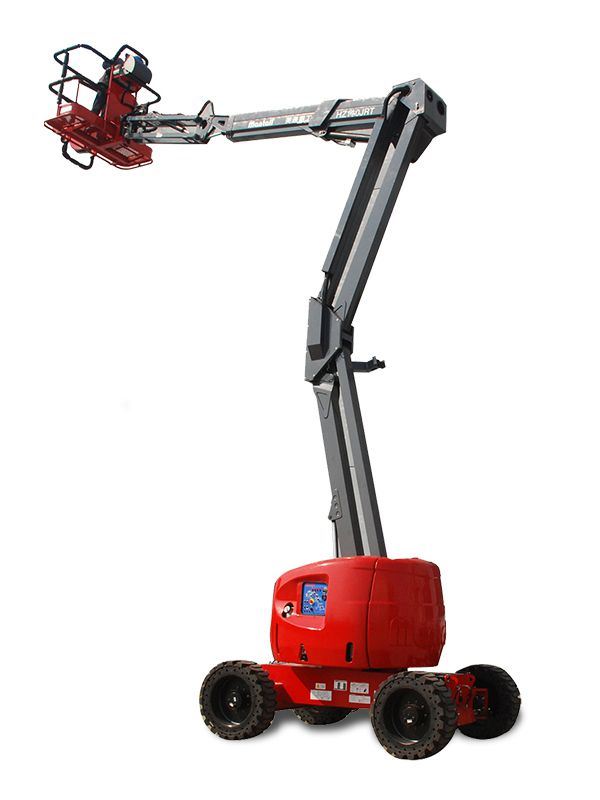

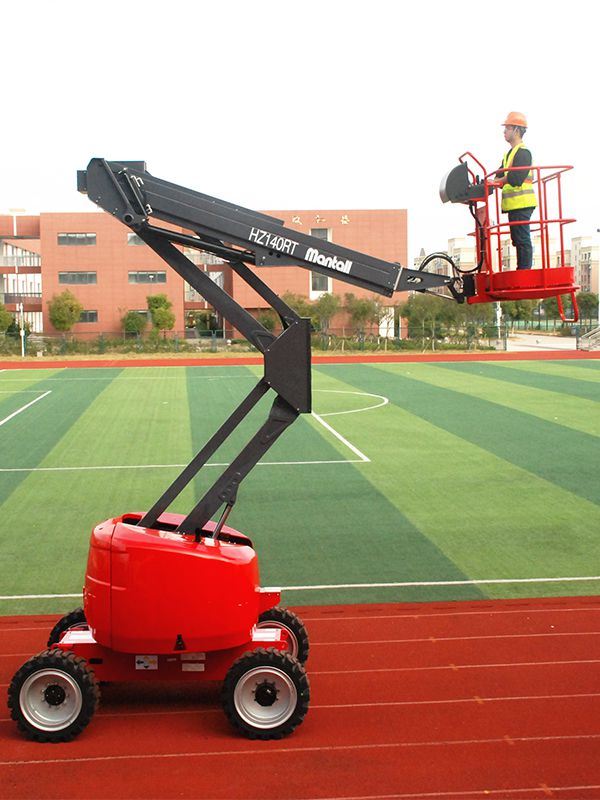

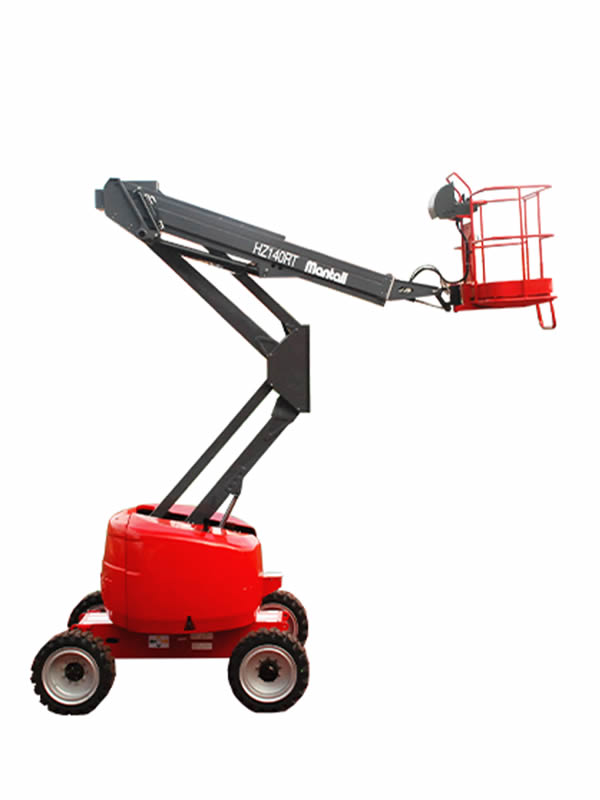

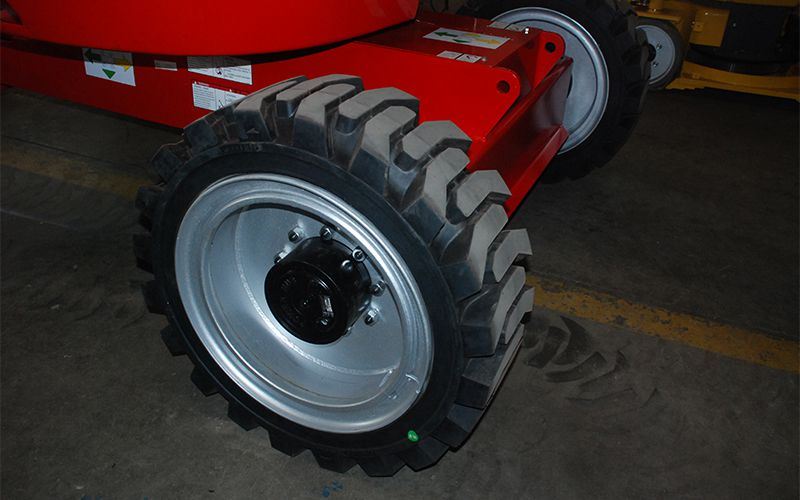

Réalisées pour atteindre des hauteurs de travail allant jusqu’à 14 mètres, les nacelles articulées automotrices HZ140RT/HZ140JRT sont adéquates pour des opérations de positionnement précis multidirectionnel et de levage, permettant aux opérateurs d’accéder facilement à des zones difficiles tout en évitant les obstacles. Grâce à leur tourelle rotative à 360 degrés et à leur plateforme de travail capable de se déplacer verticalement et latéralement, ces nacelles élévatrices automotrices à bras articulés simplifient l’exécution des tâches par les opérateurs. Dotées de pneus non marquants ultra-silencieux, elles sont particulièrement adaptées aux applications en intérieur, tout en préservant les surfaces. Les nacelles HZ140RT/HZ140JRT intègrent également un joystick proportionnel à effet Hall et un système de contrôle intelligent CAN, qui facilitent la maintenance et les mises à jour, tout en permettant de réaliser plusieurs actions simultanées avec une grande efficacité.
Caractéristiques Standard
Plate-forme autonivelante
Plate-forme de rotation hydraulique
Commandes entièrement proportionnelles à effet Hall
Confirmation de la conduite

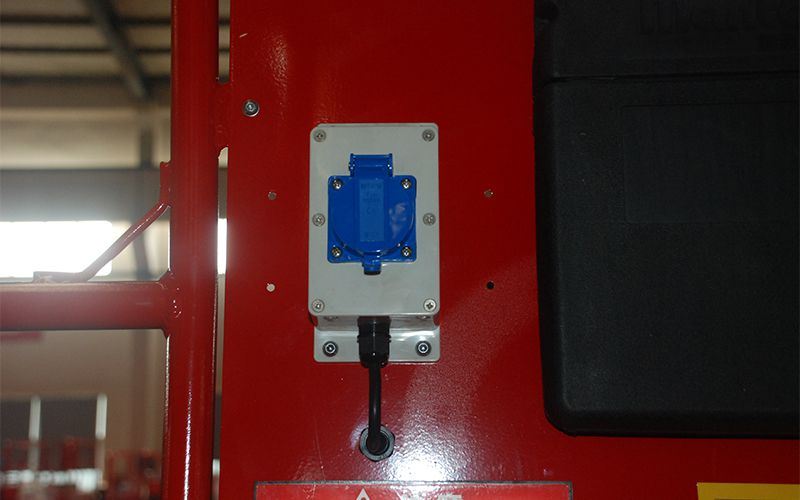

Câblage CA de la plate-forme
Klaxon
Compteur horaire
Alarme d'inclinaison
Entraînement positif à la traction
Moteur à double vitesse
Pompe de secours
Contrôle intelligent CAN
Capteur de surcharge
En option
Plate-forme de 2,4m
Plate-forme portail battant
Plateforme à effet de levier alternatif
Ligne aérienne vers la plate-forme
Refroidisseur d'huile hydraulique
Paquets pour environnement hostile
Paquets d'air anti-crash
Plateau d'outils
Systèmes d'alarme
Éclairage de travail de la plate-forme
Spécifications
Modèles
HZ140RT/HZ140JRT
HZ160RT/HZ160JRT
HZ180JRT
HZ200JRT
HZ260JRT
Hauteur de travail max. m
14m
16m
18m
20m
26m
Hauteur de plate-forme max. m
12m
14m
16m
18m
24m
Portée maximale m
7.01m/7.08m
8.19m/8.4m
9.5m
11.1m
15.1m
Hauteur maximale de passage m
6.27m/6.5m
7.09m/7.71m
7.6m
8.9m
10.3m
Capacité de levage max. kg
230kg
230kg
230kg
230kg
230kg
Taille de plate-forme B*C*A
1.8m×0.76m×1.17m
1.8×0.76×1.17m
1.83m×0.76m×1.1m
2.4m×0.9m×1.1m
2.4m×0.9m×1.1m
Hauteur repliée D
2.30m
2.30m
2.50m
2.50m
2.70m
Longueur repliée E
5.63m/6.58m
6.14m/6.87m
8m
8.60m
9m
Largeur F
2.00m
2.00m
2.30m
2.50m
2.50m
Empattement G
2.00m
2.00m
2.10m
2.50m
2.8m
Garde au sol H
0.36m
0.36m
0.36m
0.35m
0.33m
Rotation du plateau tournant
360° en continu
360° en continu
360° en continu
360° en continu
360° en continu
Basculement du plateau tournant
0
0
0
0
0
Rotation de la plate-forme
0/180°
Balancement de la flèche
0/140° (seulement le HZ140JRT)
0/140° (seulement le HZ160JRT)
0/135°
0/137°
0/135°
Nivellement de plateforme
Nivellement hydraulique
Nivellement hydraulique
Nivellement hydraulique
Nivellement hydraulique
Nivellement hydraulique
Vitesse d'entraînement, en position repliée
3.0km/h (7.0km/h 4wd）
4.9km/h (7.0km/h 4wd）
4.8km/h
4.8km/h
4.8km/h
Vitesse d'entraînement, en position relevée
1.0km/h
Aptitude en pente
30%（45%4WD）
30%（45%4WD）
30%(45%4WD)
30%（45%4WD）
30%
Nombre de roues motrices
2/4WD
2/4WD
4WD
2/4WD
2WD
Numéro de roues directrices
2
2
2
2
2
Tension du système
DC12V
DC 12V
DC12V
DC12V
DC12V
Commandes
Contrôle proportionnel électrique
Contrôle proportionnel électrique
Contrôle proportionnel électrique
Contrôle proportionnel électrique
Contrôle proportionnel électrique
Rayon de braquage min. (intérieur)
4.0m
4.0m
4.5m
5.4m
4.5m
Rayon de braquage min. (extérieur)
2.30m
1.7m
1.7m
2.2m
2.1m
Force latérale maximale
400N
400N
400N
400N
400N
Angle d'inclinaison maximal
3°
3°
3°
3°
3°
Vitesse maximale du vent autorisée
12.5m/s
12.5m/s
12.5m/s
12.5m/s
12.5m/s
Capacité du réservoir hydraulique
70L
70L
170L
170L
170L
Capacité du réservoir de carburant
65L
65L
140L
85L
140L
Taille des pneus
33*12-20
33*12-20
355/55D-625
355/55D-625
385/55D-24 Solid tire
Puissance
Moteur diesel Perkins 404D
Moteur diesel Perkins 404D
Yanmar 4TNV88
Yanmar 4TNV88
Cummins QSFT2.8-C
Poids total
5.6T/6.3T
6.35T/6.8T
8.42T
11.985T
13T

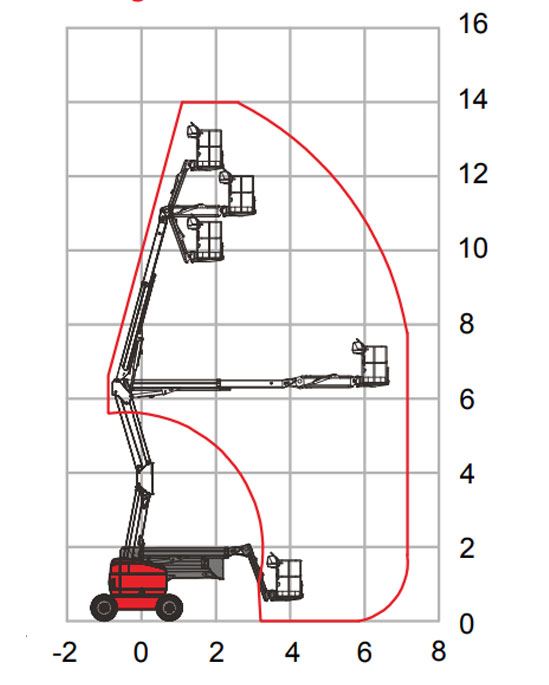

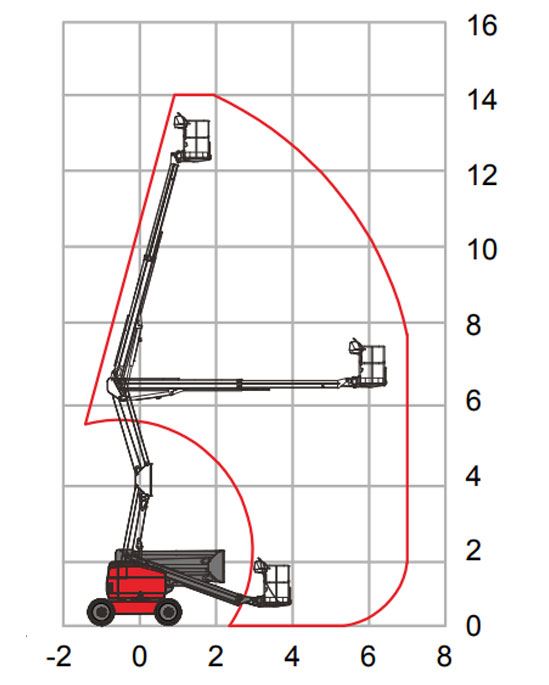

Hauteur de Travail
HZ140RT
HZ140JRT

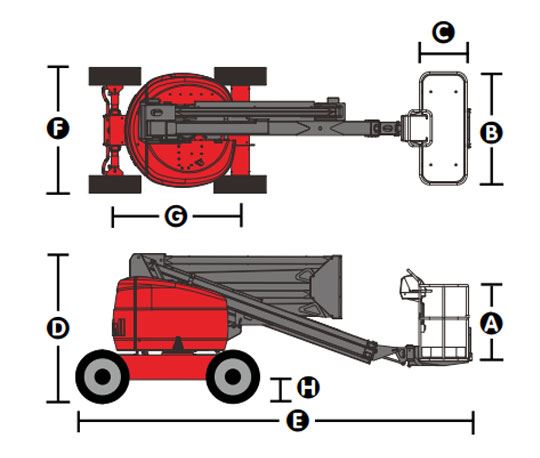

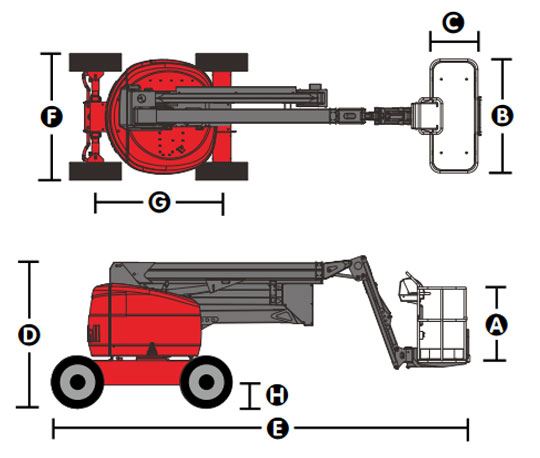

Dimensions Repliée
HZ140RT
HZ140JRT
Détails
Description des Fonctions
La hauteur du système métrique est supérieure de 2 mètres à la hauteur de la plate-forme, la hauteur impériale est supérieure de 6 pieds à la hauteur de la plate-forme.
En position haute, la nacelle élévatrice est destinée à fonctionner uniquement sur une surface plane et solide.
La capacité de montée est adaptée à la conduite sur les pentes, se référer au manuel de l'opérateur pour plus de détails sur le niveau de la classe de pente.
Le poids est conforme aux conditions et aux normes qui varient d'un pays à l'autre.
